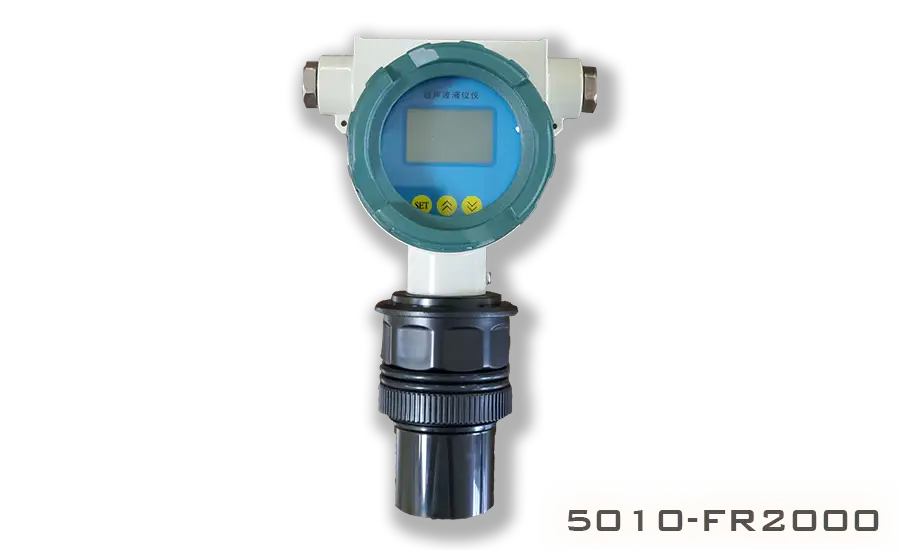

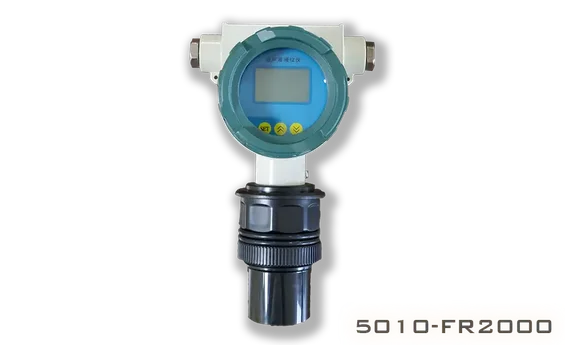

Sensor de nivel ultrasónico para combustible FR2000
El sensor ultrasónico de nivel de combustible está especialmente diseñado para la medición del nivel de combustible y líquidos inflamables. Incorpora una pantalla LCD para calibración en campo.
El circuito de procesamiento de señales electrónicas se usa para hacer que el sensor ultrasónico sea un dispositivo inteligente. Los sensores ultrasónicos se pueden diseñar para proporcionar control de nivel de punto, monitoreo continuo o ambos. Debido a la presencia de un microprocesador y un consumo de energía relativamente bajo, también existe la capacidad de comunicación serial a otros dispositivos informáticos, lo que hace que esta sea una buena técnica para ajustar la calibración y filtrado de la señal del sensor, monitoreo inalámbrico remoto o comunicaciones de red de la planta. El sensor ultrasónico goza de gran popularidad debido a la poderosa combinación de bajo precio y alta funcionalidad
Aplicaciones
Los sensores de nivel ultrasónicos se utilizan para la detección de nivel sin contacto de líquidos altamente viscosos, así como sólidos a granel. También se usan ampliamente en aplicaciones de tratamiento de agua para control de bombas y medición de flujo de canal abierto. Los sensores emiten ondas acústicas de alta frecuencia (20 kHz a 200 kHz) que se reflejan hacia atrás y son detectadas por el transductor emisor. Los sensores de nivel ultrasónicos se usan para detectar niveles sin contacto de líquidos altamente viscosos, así como de sólidos a granel. También se usan ampliamente en aplicaciones de tratamiento de agua para control de bombas y medición de flujo de canal abierto. Los sensores emiten ondas acústicas de alta frecuencia (20 kHz a 200 kHz) que son reflejadas y detectadas por el transductor emisor.
- Medición ultrasónica del nivel de combustible
- Medición del nivel de aceite sin contacto
- Monitoreo del nivel de diésel
- Medición del nivel de grado alimentico
Ventajas
- Medidor de nivel de combustible sin contacto
- Sensor de temperatura integrado que mide y muestra la temperatura simultáneamente
- Tipo integrable, fácil de instalar y con mayor resistencia a las explosiones
- Alta precisión (0,25 % FS) y amplio rango de medición (máximo 50 m)
- Con chip ATMEL, la velocidad de procesamiento de datos es más del doble que la de otros sensores
Caracteristicas Tecnicas
| Rango | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
|---|
| Precisión | 0.5%-1.0% |
|---|
| resolución | 3mm o 0.1% (el que sea mayor) |
|---|
| Pantalla | LCD en inglés |
|---|
| Salida | sistema de 4 líneas, 4-20mA/ 510Ω de carga
sistema de 2 líneas, 4-20mA/ 250Ω de carga |
|---|
| Salida de relé | 2 grupos (ej. AC 250V/ 8A o DC 30V/ 5A) opcional, estado programable |
|---|
| alimentación | Configuración estándar: 24VDC
Opcional: 220V AC±15% 50Hz |
|---|
| Temperatura | Instrumento de pantalla: -20~+60℃
Sonda: -20~+80℃ |
|---|
| Comunicación | 485, 232 comunicación (opcional) (acuerdo con el fabricante) |
|---|
| Grado IP | Instrumento de pantalla: IP66, sonda: IP68 |
|---|
| Cable sonda | Ninguno |
|---|
| Instalación | Seleccione el tipo según el rango de medición y la sonda |
|---|
| Consumo de energía del producto | Con cuatro hilos se alimenta con una fuente de alimentación de 24V y su consumo de electricidad es de 80mA sin relé, 105mA con un relé y 130mA con 2 relés.
Consumo de energía específico se muestra abajo:
24×80mA=1.9W para el tipo integrado sin relé;
24×105mA=2.5W para el tipo integrado con 1 relé;
24×145mA=3.1W para el tipo integrado con 2 relés; |
|---|
| Consumo de energía del producto | Con dos hilos se alimenta con una fuente de alimentación de 24V.
No se puede equipar con un relé y su consumo de electricidad es de 30mA.
Consumo de energía específico se muestra abajo:
24×30mA=0.72W para el tipo integrado sin relé. |
|---|
