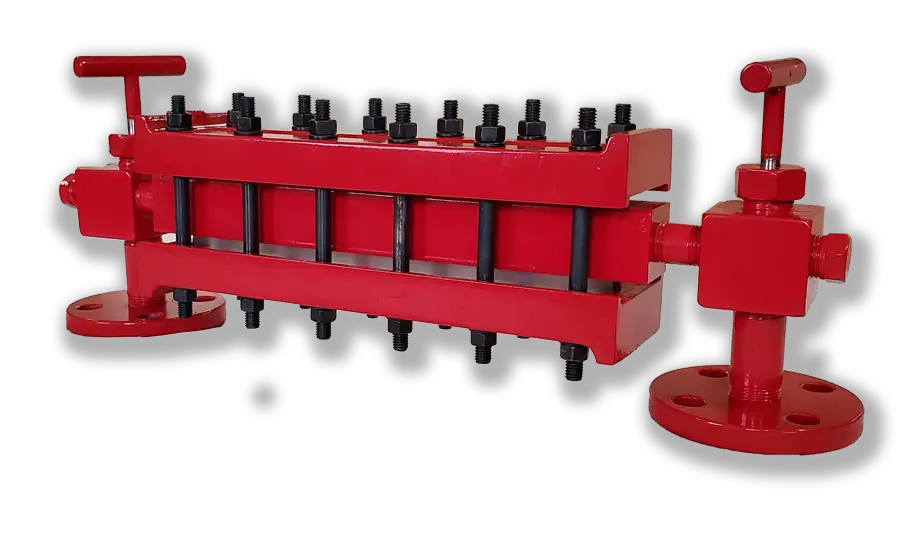

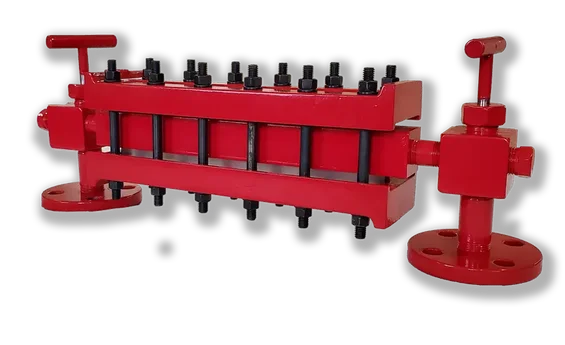

Serie 4040: indicador cristal plano reflex

Estos medidores están diseñados para las condiciones de proceso más comunes y pueden utilizarse para aplicaciones de vapor / agua. La serie 4040 puede utilizar cristales tipo Reflex y transparentes. Iluminación y accesorios para indicar nivel están disponibles como accesorios

Descargar Ficha Técnica

calificacion: 5 de 5, basado en 1 votos

Caracteristicas Tecnicas

  • Temperatura máxima:  400 C
  • Presion Maxima:  350 bar
  • Camara y tapas:  Fabricada en acero inoxidable 304,316, acero al carbon galvanizado, PVC y PPL (preguntar limitaciones)
  • Cristales:  Borosilicato (315 C) aluminosilicato (435 C )Cuarzo (1000 C)
  • Tornilleria:  Acero Inox 304.
  • Válvulas de Nivel:  SS 316
  • Conexión:  Roscada o Bridada ANSI.

Caracteristicas Especiales

  • No necesita calibración
  • Muy seguro para zonas de alto riesgo, funciona sin electricidad
  • Adecuado para servicio de gases sulfurosos (NACE)
  • No depende de las características del líquido
  • Proporciona una medición precisa del nivel de líquido directo
  • Adecuado para aplicaciones de vacío
  • Una clasificación de presión, independientemente del tamaño

Aplicaciones

Utilizados para la medición de tanques y contenedores que almacenan líquidos. Empleados en todo tipo de industrias como petroquímicas, refinerías, plantas químicas, farmacéuticas, tratadoras de agua, alimenticias, entre otras.

Descripción

Estos indicadores de nivel de cristal plano son muy versátiles ya que pueden trabajar con alta o baja presión, temperaturas elevadas, temperaturas bajas, fluidos corrosivos, inflamables y aplicaciones agresivas. Han sido diseñados y fabricados para cumplir con los estándares internacionales PED 97/23/EC, ASME B31.1 y B31.3 Esta serie ofrece gran variedad de montajes, materiales, flotadores, y modelos para satisfacer los distintos escenarios en que se encuentran sus tanques. Estos indicadores están pre-configurados para recibir los controladores de alto y bajo nivel y transmisores de nivel. Existen dos tipos de cristal plano, el transparente y el rayado o Reflex para cumplir con cada una de sus necesidades

Funcionamiento

Gracias al principio de vasos comunicantes, es posible ver el líquido a través de los cristales planos e indicar la altura del producto. Tiene una coraza de metal para proteger los cristales. Para solicitar una cotización, es importante tener la distancia entre centros del indicador de nivel. Esta es la distancia que existe entre la conexión inferior y la conexión superior del proceso
