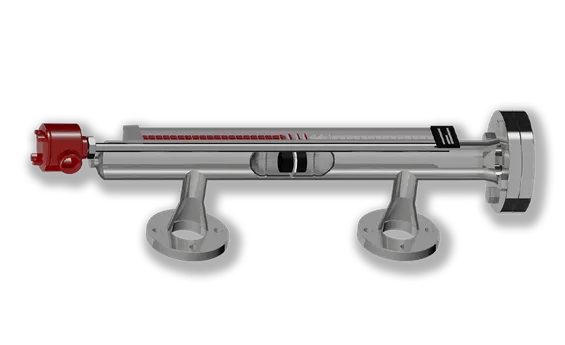

Serie 4200: indicador magnetico

El indicador de nivel magnético Serie 4200 es una alternativa de bajo mantenimiento para indicar el nivel. Proporciona medición no invasiva mientras reduce los puntos de fuga y emisiones. Brinda visualización hasta 100 pies (30 m) de distancia.

Descargar Ficha Técnica

calificacion: 3 de 5, basado en 7 votos

Caracteristicas Tecnicas

  • Camara:  Acero Inoxidable 304, Acero Inoxidable 316, hasta 100 bars. PVC, Polipropileno, y plasticos hasta presion 5 Bars de presión
  • Graduación:  Acero Inoxidable 304 grabada en pelicula de PVC en mts. y cms
  • Flotador:  Acero Inoxidable 304, Acero Inoxidable 316 a 1450PSIG 400º C, PVC, CPCV, Polipropileno, Polietileno HD a 5Kg/cm 20º C Anillo de imanes permanente con campo magnetico de 360º
  • Banderitas magneticas:  bicolor plastico rojo y blanco otros colores y fosforescentes.
  • Protección:   caja de Acero Inoxidable 304 con pilocarbonato transparente al frente.caja de Aluminio Anodizado con Acrilico al frente
  • Conexión:   Cople NPT ,brida ANSI FF,RF, 150# 300# y 600
  • Para trabajar con el grupo de gases NEC D o IEC IIA

Caracteristicas Especiales

  • Banderitas fluorescentes
  • Lectura de nivel a mas de 30 metros
  • Graduación personalizada en litros, centímetros, porcentajes, o a su elección
  • Contenedor de banderitas sellado con N2 para evitar la penetración de contaminantes
  • Gracias a nuestro sistema es posible tener varios puntos de anclaje sin la necesidad de soldar elementos al indicador, facilitando considerablemente su instalación (muy útil para instalaciones elevadas distancias)

Aplicaciones

Utilizados para la medición de tanques y contenedores que almacenan líquidos. Empleados principalmente en industrias petroquímicas, refinerías, plantas químicas, farmacéuticas, tratadoras de agua, alimenticias, entre otras.

Descripción

Estos indicadores de nivel magnéticos son muy versátiles ya que pueden trabajar con alta o baja presión, temperaturas elevadas, temperaturas bajas, fluidos corrosivos, inflamables y aplicaciones agresivas. Se puede tomar lectura del nivel a 30 metros de distancia. Han sido diseñados y fabricados para cumplir con los estándares internacionales PED 97/23/EC, ASME B31.1 y B31.3 Esta serie ofrece gran variedad de montajes, materiales, flotadores, y modelos para satisfacer los distintos escenarios en que se encuentran sus tanques. Estos indicadores están pre-configurados para recibir los controladores de alto y bajo nivel y transmisores de nivel.

Funcionamiento

Dentro de la cámara principal del indicador de nivel se encuentra un flotador el cual contiene en su interior un aro de magnetos, las variaciones de nivel en el interior del tanque hacen que el líquido que se encuentra dentro de la cámara también varié, causando que el flotador se mueva con relación al fluido. En el exterior del tubo, totalmente aislada del líquido, se encuentra una columna con banderas la cual indica el nivel del tanque. Cada bandera contiene en su interior un imán el cual la hace girar al paso del flotador por a la fuerza magnética que se genera, mostrando su parte posterior (la que contiene el color contrastante)
