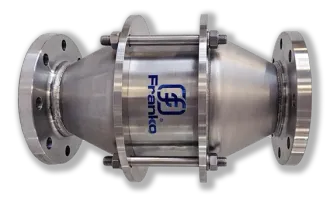

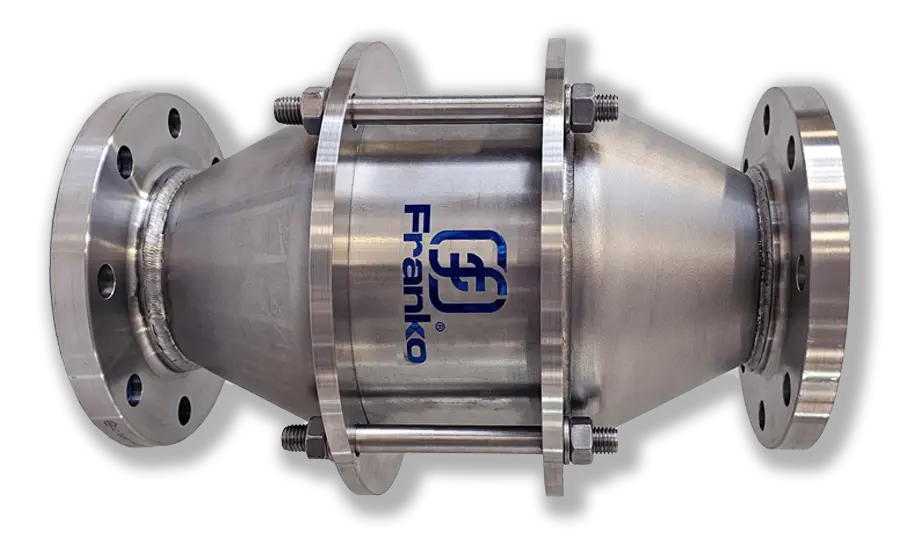

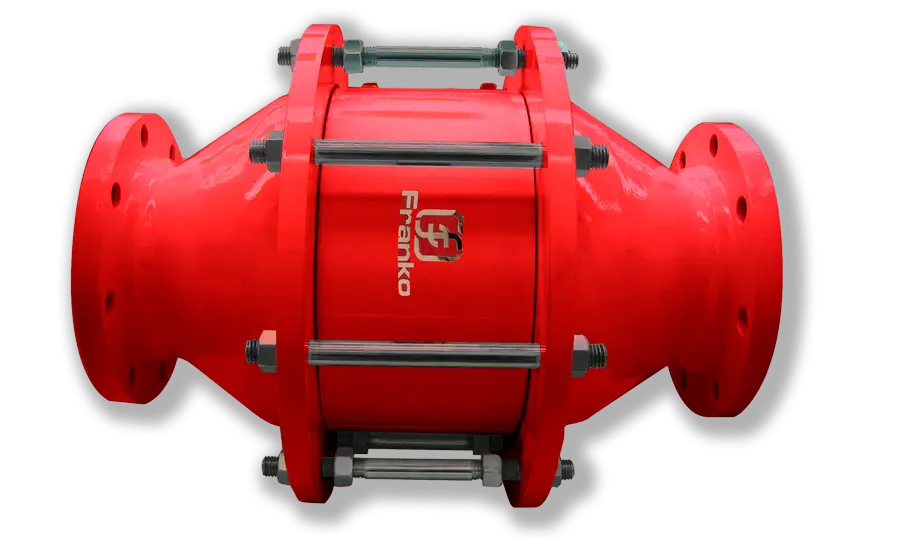

SERIE 2000 arrestador de flama para deflagracion

Diferencias en un arrestador de deflagración y detonación

Dimensiones

principal diferencia en la apariencia física es la longitud total de la unidad. Esto se debe principalmente a la longitud extra del elemento arrestador de detonación.

Consideraciones del Elemento Arrestador

El propósito de un arrestador de deflagración es evitar que una llama subsónica pase al otro extremo del arrestador. Por lo tanto, cualquier elemento arrestador de deflagración sólo necesita sofocar el calor de la llama para que se extinga. Por otro lado, un arrestador de detonación necesita no sólo extinguir una llama supersónica, sino atenuar cualquier onda de choque acompañante. Por lo tanto, el elemento arrestador de detonación es físicamente más robustos y más grandes que los de deflagración.

El Mantenimiento

Un elemento arrestador (de los dos tipos) puede parecer simple y robusto, pero las dimensiones, la estructura y la integridad física de estos son cruciales para su funcionamiento, Nunca ajuste, modifique o dañe físicamente un elemento. El mantenimiento regular de estos dispositivos es crucial para la seguridad y protección permanente de la planta, nuestros equipos están diseñados para la fácil extracción, inspección y mantenimiento, pero es importante que las instrucciones de mantenimiento sean cuidadosamente seguidas. Si tiene dudas acerca de cómo inspeccionar o mantener un arrestador de deflagración o detonación, comuníquese con el equipo de servicio al cliente de Franko y pregunte acerca de los servicios de inspección y mantenimiento.

Entonces, ¿Que Arrestador Necesito, Deflagración O Detonación?

Para aplicaciones fin de línea, un arrestador Serie 2000 de deflagración hará el trabajo, ya que no se producen detonaciones.

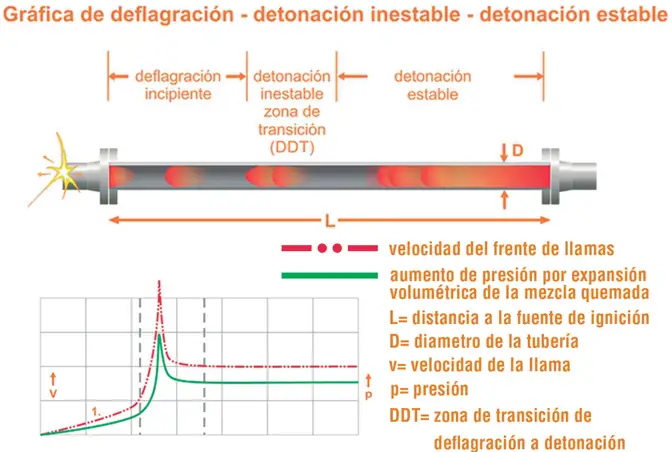

Como regla general, si un frente de flama se propaga a través de una tubería, su velocidad aumentará proporcionalmente a la longitud de la tubería. Si el tubo es más corto que 50 veces (o 30 veces para el grupo de explosión IIB y IIC) su diámetro interior, la llama se propaga a velocidad subsónica. En este caso, un arrestador de flama en línea de deflagración SERIE 2000 será suficiente.

Si el tubo es más largo que 50 veces su diámetro interno (o 30 veces para el grupo de explosiones IIB y IIC) la flama se propaga a una velocidad supersónica lo que significa que necesitas un Detonador en linea SERIE 2010 .

De manera implícita, un detonador en línea Serie 2010 puede para detener deflagraciones, pero no a la inversa, es decir, un arrestador de flama para deflagración Serie 2000, NO SIRVE para detener explosiones

Necesito Ayuda con el Cálculo

Selecciona la opciones que se muestran a continuación, si no conoce el grupo de gas de su producto, haga click aquí para mostrar una tabla donde podrá buscarlo, si no se encuentra, uno similar será suficiente

¿Qué es el MESG y cuál es su relación con el grupo de gas?

Por principio, en el núcleo de cada arrestador del flamas de FRANKO hay un elemento de metal rizado, que en sección comprende una serie de pasos triangulares o celdas. Todos los gases tienen una abertura definida a través de la cual una llama no pasará; esto es el MESG.

Por sus siglas en ingles, significa Brecha segura experimental máxima (MESG=Maximum experimental safe gap) Esto es, el espacio libre máximo entre dos superficies metálicas paralelas que se ha encontrado, bajo condiciones de prueba específicas, para evitar que se propague una explosión en una cámara de prueba a una cámara secundaria que contenga el mismo gas o vapor a la misma concentración. El factor MESG se desarrolló para diseñar equipos eléctricos para su uso en atmósferas peligrosas.

Para apagar una llama y evitar así su paso, la altura de las celdas en los elementos debe estar por debajo del MESG del gas / vapor que se está manejando.

La longitud de las celdas en el elemento también es importante. Una vez que la llama ingresa en el elemento, las celdas absorberán el calor del gas en combustión, reduciendo progresivamente su temperatura, de modo que al salir del arrestador, los gases se enfriarán por debajo de su punto de ignición

Algunos ejemplos de MESG de gases son: Acetona 1.020 mm, hidrogeno 0.29 mm, pentano 0.93 mm.

Dado que el MESG es un factor desarrollado para el diseño de equipos eléctricos en atmósferas peligrosas (ver IEC 79-1A), indica gases y vapores con altas tasas de combustión. Sin embargo, no debe utilizarse como el único factor determinante al evaluar un arrestador de flama. La estructura molecular de un gas también puede indicar que es posible una reacción de combustión más rápida, como las moléculas reactivas que contienen enlaces dobles o triples, o moléculas que contienen oxígeno u otro oxidante, y nitratos. Dada la suficiente generación de turbulencia, es posible que la velocidad de reacción de combustión de un gas o vapor con un MESG superior a 0,90 mm se acelere lo suficiente como para que se produzca una detonación. Las organizaciones de investigación han documentado que no es posible caracterizar el potencial de la aparición de una reacción de combustión rápida con un solo parámetro físico.
