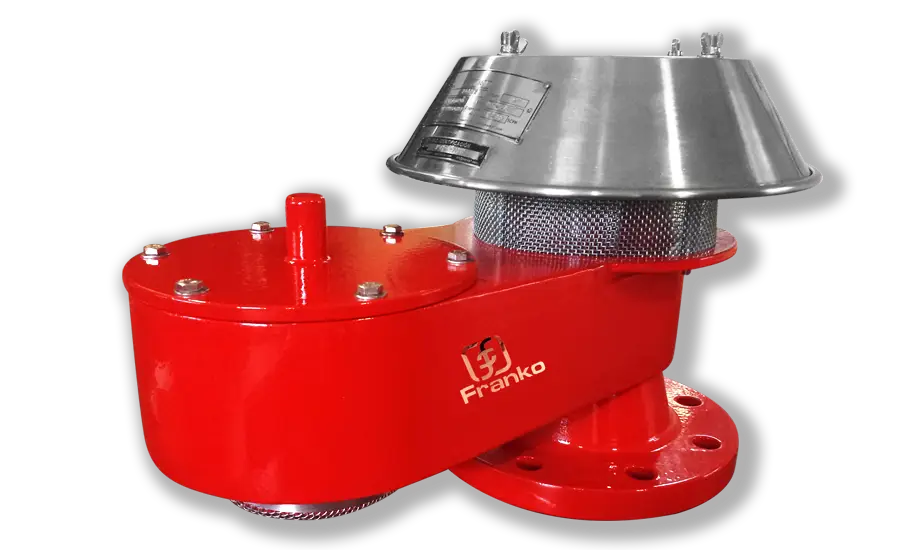

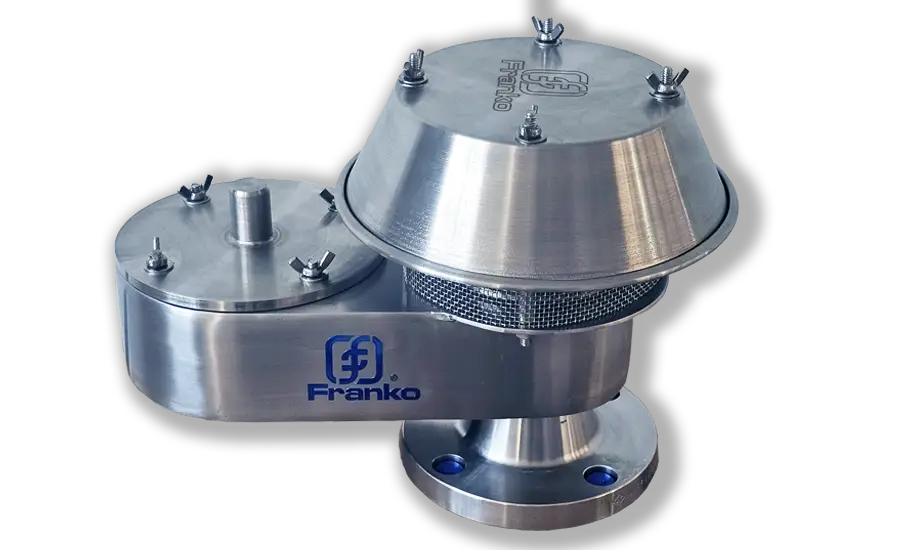

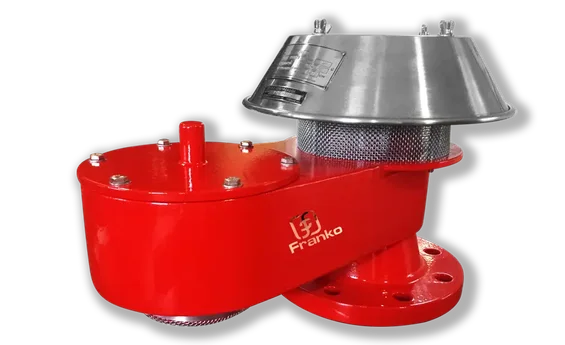

Serie 1000: valvula alivio presion vacio

Es una válvula que se utiliza para aliviar la presión o el vacío generado dentro del tanque de almacenamiento derivado de carga o descarga de líquido / aspiración y expiración térmica. Los gases dentro del tanque de almacenamiento son expulsados a la atmósfera.

Descargar Ficha Técnica

calificacion: 4 de 5, basado en 38 votos

Caracteristicas Tecnicas

  • Medidas: 2", 3", 4", 6", 8", 10", 12", 14", 16", 18", 20", 24"
  • Materiales de fabricación: Aluminio, acero al carbón, Acero inoxidable 304, 316 Y Polipropileno(PP). Otros metales como monel y titanio disponibles bajo demanda
  • Conexión: Bridado 150# FF, 150#RF, roscada. Adicionalmente para los modelos de Acero Inoxidable se tiene la opcion por clamp
  • Rango de calibración: de 1” H2O hasta 15 PSIG por standard y superiores hasta 60 PSI para algunos modelos, solicita información

Caracteristicas Especiales

  • Mecanismo de alivio de presion Patentado (MX/f/2007/00281)
  • Abertuar fácil para una rápida inspección y mantenimiento
  • Calibración especial dependiendo de la presión de su tanque
  • Calibradas en banco de prueba con instrumentos de medicion avalados por el CENAM. Prueba de fuga supera los parametros indicados en la norma ISO 28300
  • Se entrega con certificados de calidad de materiales ASME y certificado de prueba de punto de ajuste y fuga ISO 28300
  • Capacidad de flujo en presion y vacio certificada por laboratorios SRC bajo los estandares BIPM con trazabilidad NIST (hasta 12 pulgadas)
  • Asiento flotante unico en su tipo, conserva al maximo los gases. Diafragma de FEP, no tiene memoria y opera bajo las condiciones mas extremas

Aplicaciones

Trabajan en contenedores y tanques de almacenamiento (incluyendo los de techo flotante) que almacenan líquidos, son usadas extensamente en la industria química, petroquímica, alimenticia y farmacéutica.

Descripción

Las válvulas de presión/vacio se utilizan para evitar que el tanque se dañe tras el exceso de presión interna o de vacío, y para reducir la evaporación del contenido del tanque hacia la atmosfera evitando el venteo libre. Los tanques de almacenamiento se presurizan cuando el líquido es bombeado al interior del tanque debido a que el vapor interno se comprime mientras sube el nivel, o también con temperaturas elevadas ya que los gases existentes se expanden. A sí mismo, las condiciones de vacio se dan cuando se extrae líquido del contenedor o cuando la temperatura disminuye. Una buena calibración en los discos de presión vacio evitará que la estructura del tanque se dañe tras el exceso de presión interna o vacio. En nuestra empresa nos preocupamos por que la calidad de nuestros productos cumplan con los estándares y normas internacionales, por ello la serie Franko 1000 ha sido diseñada, fabricada y probada conforme lo establece ISO 28300 e ISO 5209 en su ultima edición.

Funcionamiento

Las válvulas de presión vacio cuentan con dos discos para regular la presión y el vacio del tanque. Presión: Mientras la presión en el tanque se incrementa el disco de vacio permanece cerrado. Cuando la presión calibrada es alcanzada, el disco de presión se levanta liberando los vapores a la atmosfera.
