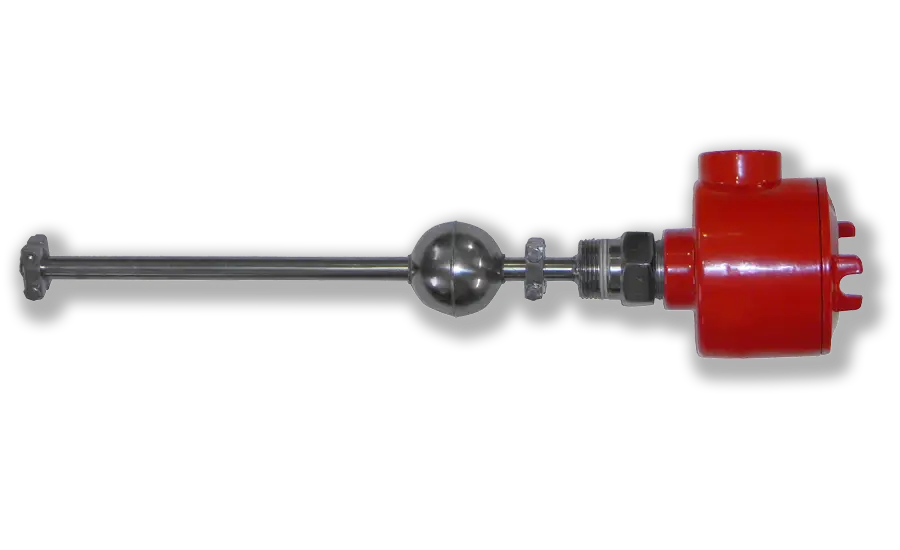

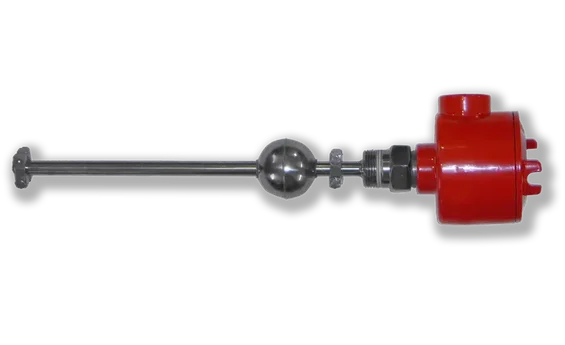

Serie 5020: control de nivel magnetico

Este dispositivo envia una senal electronica cuando el flotador pasa por los puntos de nivel seleccionados. Dependiendo de la longitud de la varilla, se pueden tener de 2 y hasta 5 puntos

Descargar Ficha Técnica

calificacion: 4 de 5, basado en 2 votos

Caracteristicas Tecnicas

  • Temperatura soportada:  5 º C - 125 °C
  • Presión:  hasta 300PSIG
  • Salida:  10 Amp. para varios puntos de control de nivel
  • Alimentación:  24 VCD, 125, 250 VCA
  • Conexión:  3/4” ó 1” NPTM bridado ANSI 150# de ½”a 2”
  • Longitud máxima:  6m
  • Clamp:  1” a 2”, Niple: 3/4” a 1 ½”

Caracteristicas Especiales

  • Instalación a lo largo de un tanque
  • Instalación en alguna sección del tanque
  • Control eficiente de los niveles alto y bajo a lo largo del sensor

Aplicaciones

Se utilizan para controlar el nivel en tanques y recipientes que almacenan cualquier líquido y cuya densidad no sea menor a 0.550kg/L.

Descripción

El control de nivel magnético por puntos puede ser utilizado para activar alarmas de alto o bajo nivel en un tanque.también puede controlar el funcionamiento de una bomba, encendiendola cuando el nivel del tanque es bajo y deteniendo su funcionamiento cuando llega a su nivel máximo.

Funcionamiento

El control de nivel magnético por puntos utiliza un flotador que se desplaza a todo lo largo de una varilla sensora, el recorrido del flotador está delimitado por seguros que a su vez son los puntos de control requeridos.
